Фуговальный станок BELMASH J200/1800AMR 220V S111A

Фуговальный станок BELMASH J200/1800AMR 220V S111A предназначен для обработки деревянных заготовок и применяется в небольших столярных мастерских.

При соответствующей наладке на станке можно выполнять следующие операции:

• строгание (фугование) по пласти или кромке;
• строгание (фугование) под углом (по ребрам);
• выборка четверти.

Особенности BELMASH J200/1800AMR

• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна.
• Возможность установки вала Helical.
• Длинные столы для обработки габаритных заготовок.
• Параллельный упор наклоняется на 45 градусов в обе стороны.
• Удобное перемещение упора при помощи специального маховика.
• Колесная система для перемещения станка по мастерской.
• Кнопки управления на отдельной стойке.
• Патрубок для подключения стружкоотсоса.

Конструкция

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой. Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 2400 Вт, оснащен встроенным вентилятором. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800AMR (2.4 кВт, 400 В).

Строгальный вал с четырьмя ножами, они обеспечивают стабильную качественную обработку и более чистый рез за один проход.

Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию.

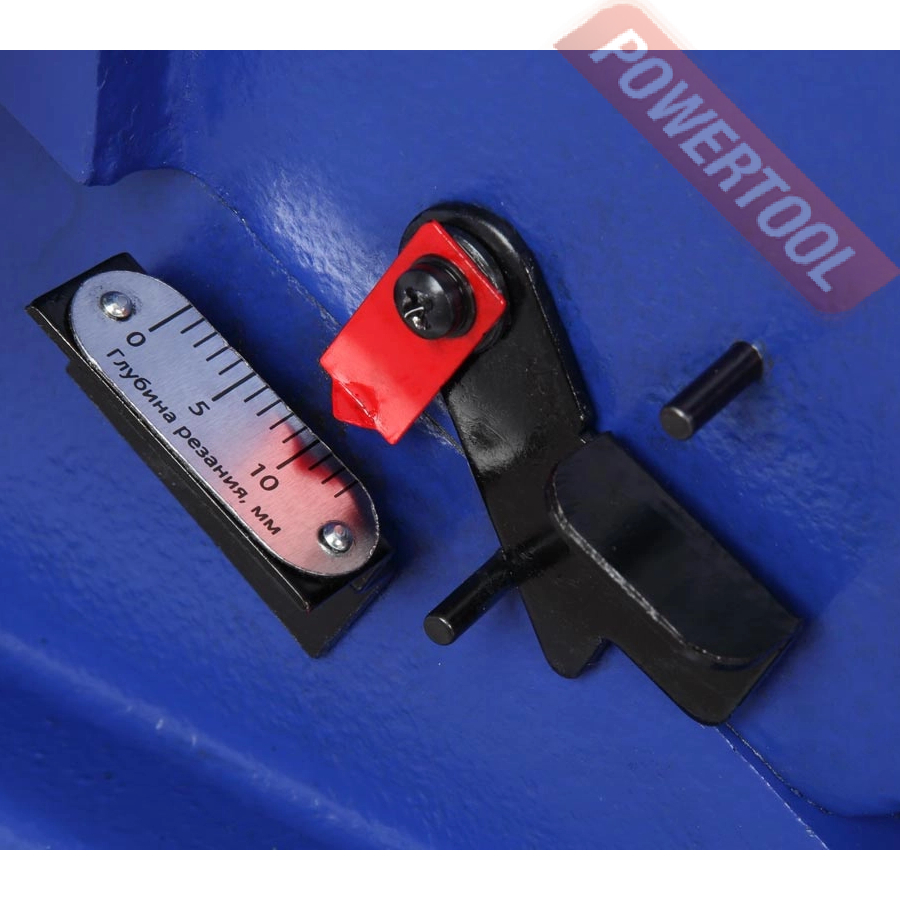

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

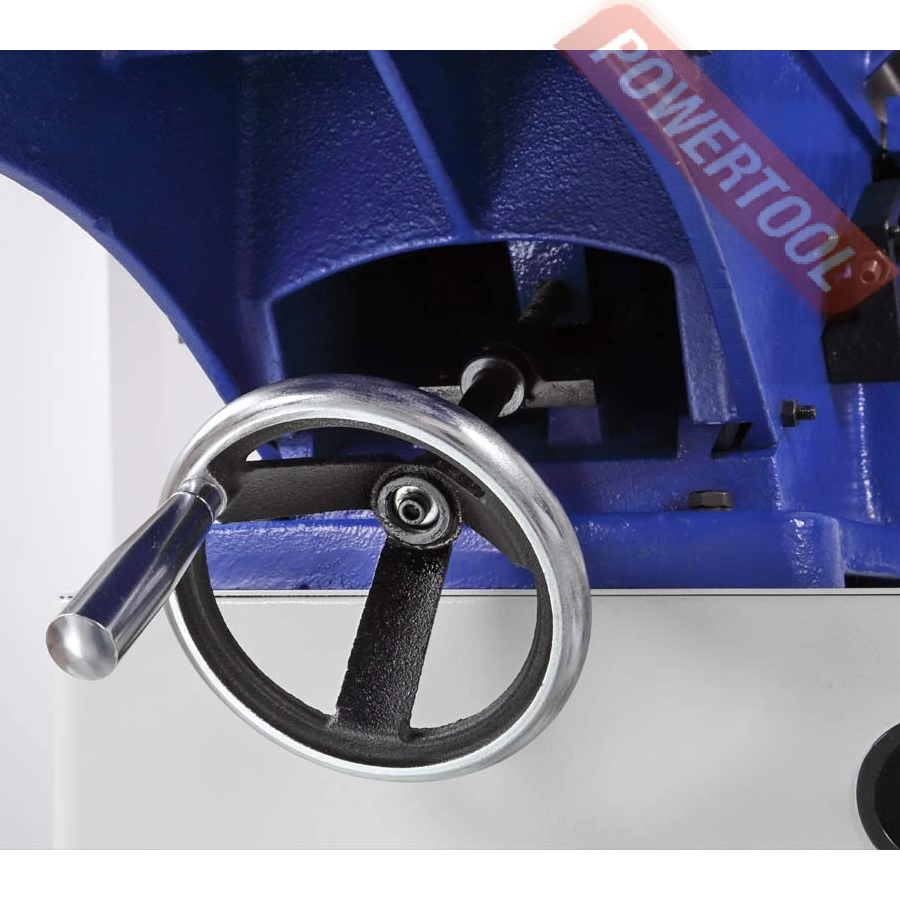

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).

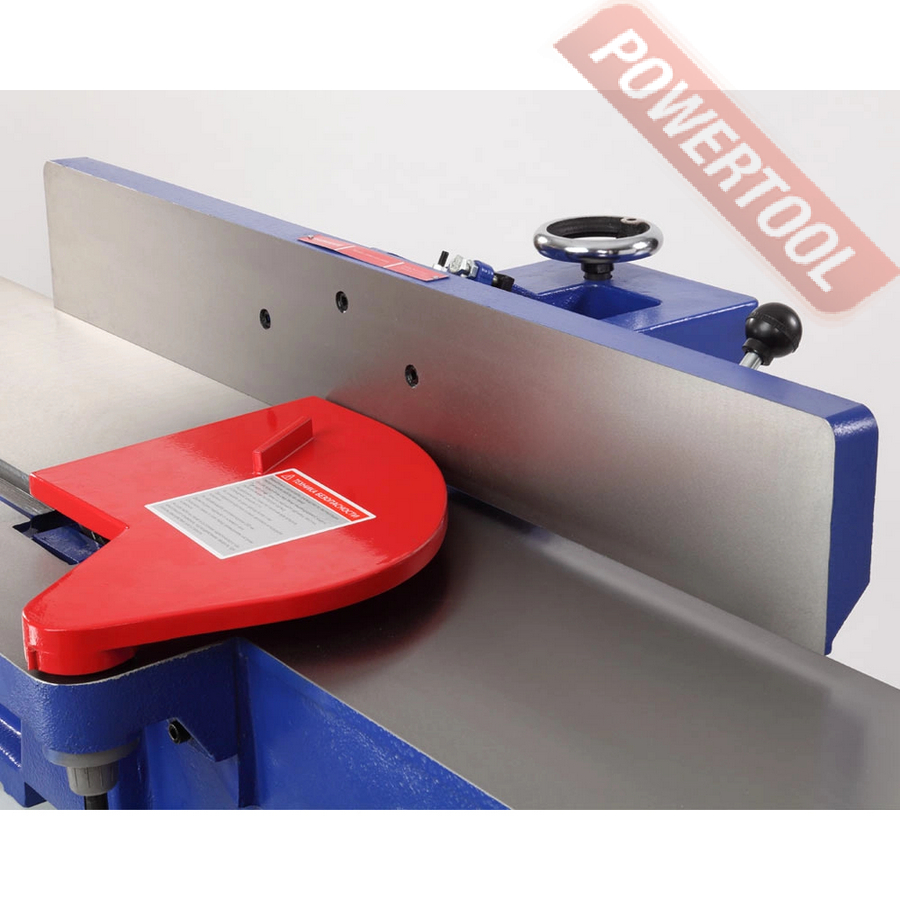

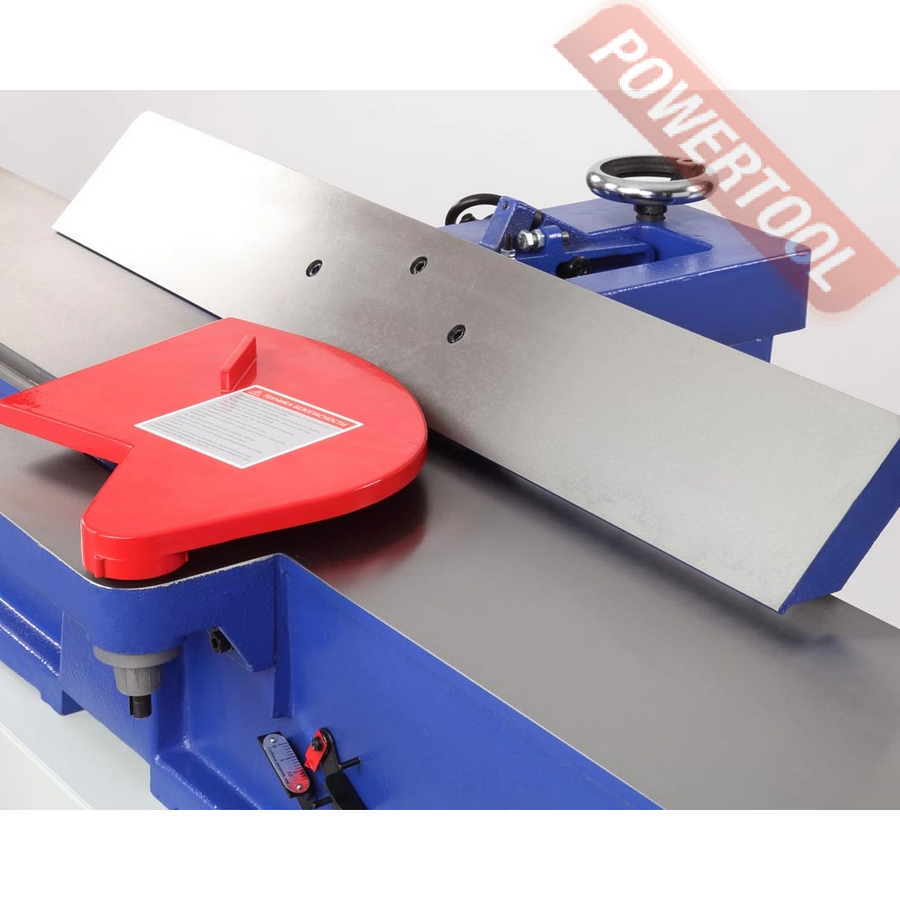

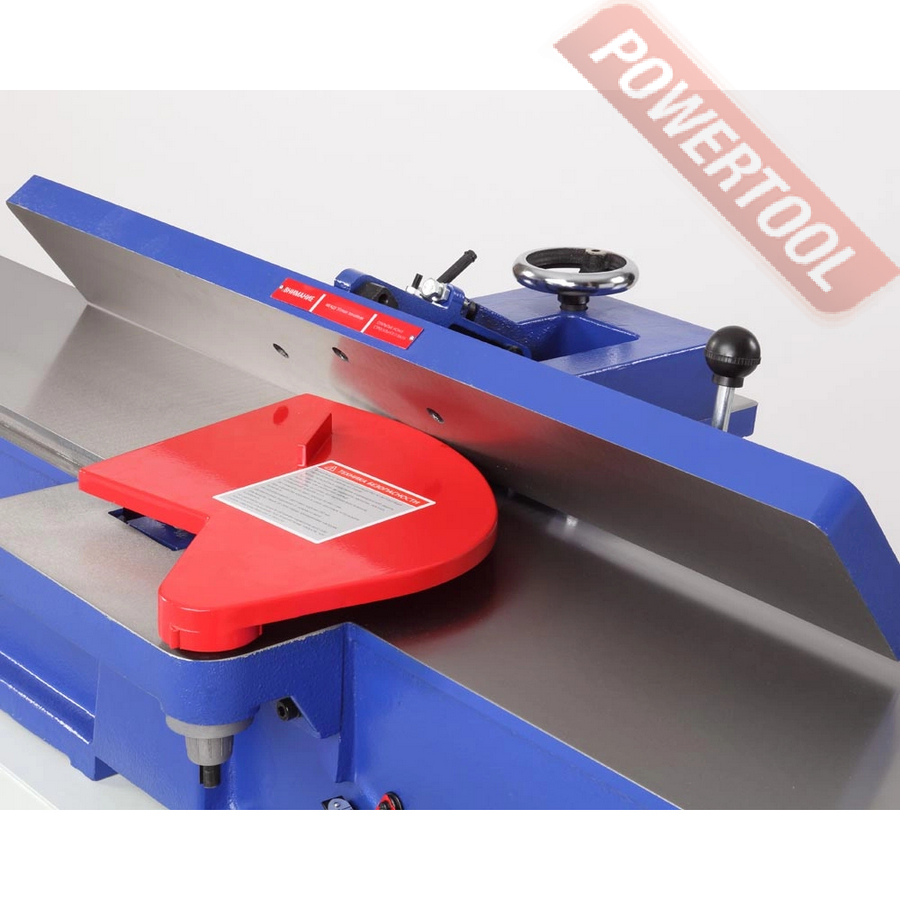

Размер параллельного упора 890х125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.

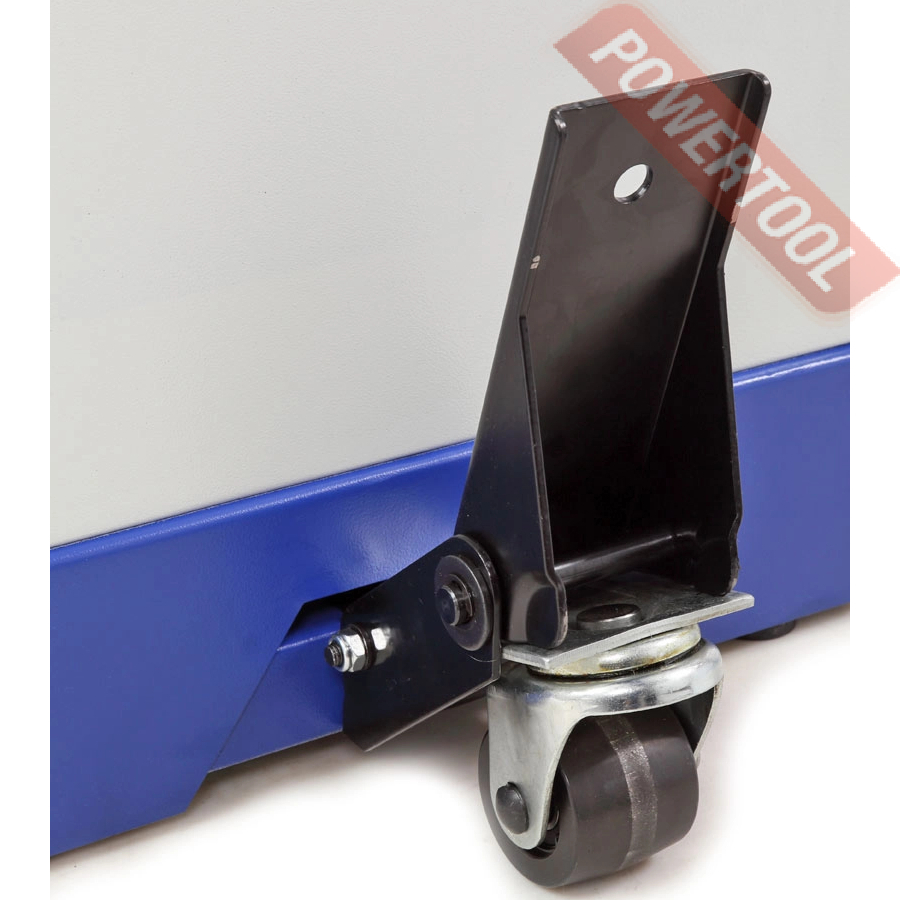

На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

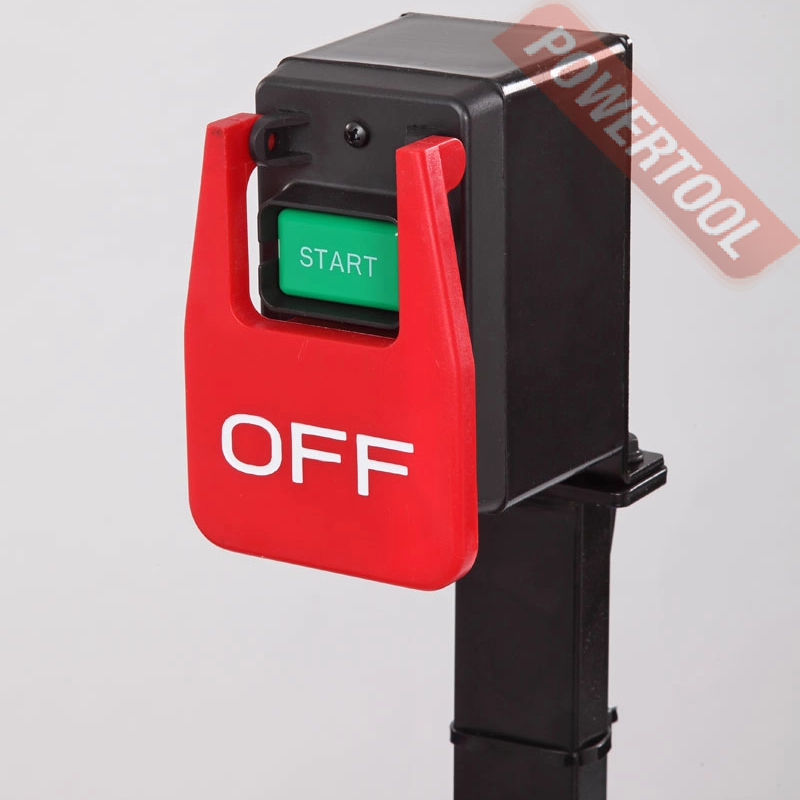

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".

Для безопасной работы предусмотрены специальные упоры для подачи заготовки. В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
