Тензометр устройство контроля натяжения ленточного полотна Mitutoyo by SHARKMETAL

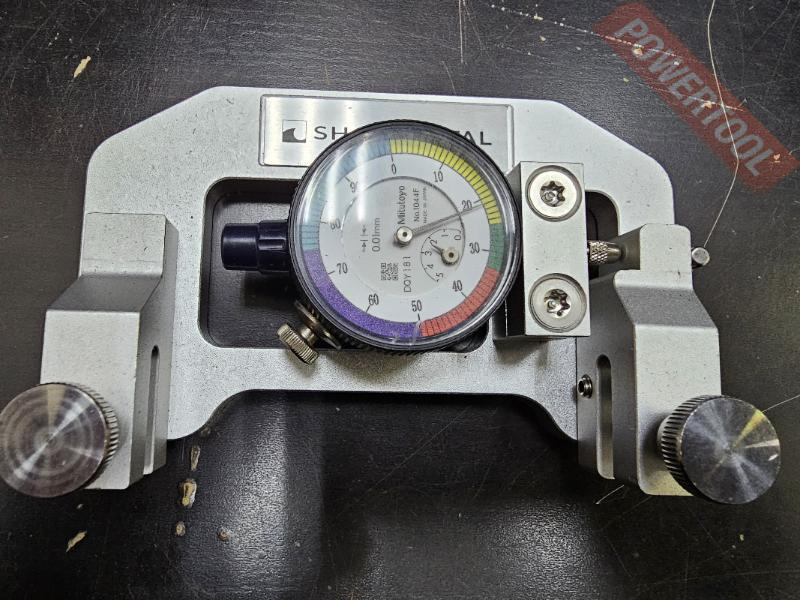

Тензометр механический, устройство контроля силы натяжения полотна в строгом соответствии с рекомендациями производителя станка, существенно влияет на срок службы полотна и шкивов. Конструкция рассчитана на то, чтобы обеспечить максимальную простоту и скорость снятия показаний. Стрелка индикатора должна перемещаться вдоль красного и жёлтого сектора циферблата в зелёный, что соответствует 250-300 Н/ кв.мм, а оптимальное натяжение для биметаллического ленточнопильного полотна составляет 280 Н/кв.мм. Если тензометр устанавливается между направляющими полотна в процессе измерения они должны быть в незафиксированном положении. Либо прибор следует устанавливать вне зоны расположения направляющих.

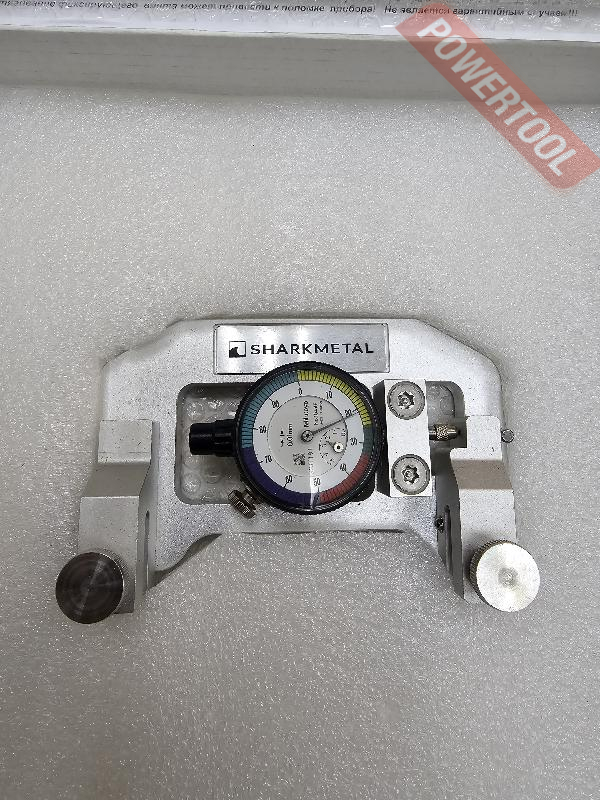

Тензометр устройство контроля натяжения ленточного полотна Mitutoyo (Япония) для SHARKMETAL.

Проверка напряжений ленточнопильного полотна, устанавливаемого на ленточнопильный станок
Тензометр должен быть установлен на ослабленное полотно таким образом, чтобы оставался зазор 3 мм между тыльной кромкой полотна и верхним краем прорезей фиксаторов (для измерения напряжения на полотнах шириной свыше 27 мм тензометр следует устанавливать с рабочей стороны полотна. Фиксирующие винты при этом должны находиться на расстоянии 3 мм от впадин зубьев полотна).
Вначале фиксируется винт неподвижной части прибора, затем фиксируется подвижный зажим в его крайнем положении (зажим должен упираться в ограничительный штифт). Далее следует

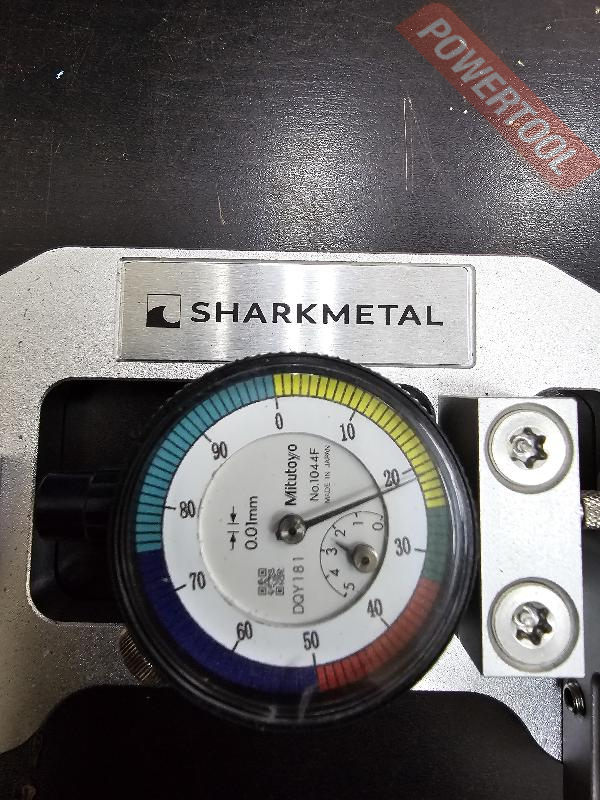

совместить нулевую отметку шкалы со стрелкой индикатора путём поворота циферблата до необходимого положения. После установки прибора необходимо произвести натяжку полотна (вручную, либо при помощи гидравлики, в зависимости от конструкции станка). Стрелка индикатора должна перемещаться вдоль жёлтого сектора циферблата в зелёный ( значение на циферблате 25-30 единиц). Цена деления циферблата индикатора составляет 0,01 мм, значение 25-30 единиц соответствует величине натяжения 250-300 Н/мм2. Оптимальное натяжение для биметаллического ленточнопильного полотна составляет 280 Н/мм2.

Проверка напряжений ленточнопильного полотна, уже установленного на ленточнопильный станок
При установке тензометра следует зафиксировать неподвижный зажим, после чего переместить подвижный зажим в противоположное крайнее положение (против часовой стрелки) и  зафиксировать его. Совместить нулевую отметку шкалы со стрелкой индикатора путём поворота циферблата до необходимого положения. После установки прибора необходимо полностью ослабить полотно. Стрелка индикатора отклонится на величину напряжения полотна. Эта величина должна быть в пределах зелёного сектора (25-30 единиц или 250-300 Н/мм2).

ВАЖНО:
Если тензометр устанавливается между направляющими полотна в процессе измерения они должны быть в незафиксированном положении. Либо прибор следует устанавливать вне зоны расположения направляющих.
При установке тензометра не следует прикладывать большое усилие при фиксировании неподвижного зажима!! Чрезмерное затягивание фиксирующего винта может привести к поломке прибора! Не является гарантийным случаем!!!
