Токарно-винторезный станок по металлу BELMASH B3499 S363A

Токарно-винторезный станок по металлу BELMASH B3499 S363A предназначен для обработки заготовок из металла и пластмасс в домашних и ремонтных мастерских. Модель B3499 выполняет точение цилиндрических, конических и фасонных поверхностей, сверление и растачивание отверстий, подрезку торцов, снятие фасок, отрезание заготовок и нарезание метрической резьбы.

Компактный настольный станок подходит для изготовления и ремонта валов, осей, втулок, крепежа и других небольших деталей. Модель применяется в частных мастерских, учебных классах, а также в моделировании и техническом творчестве. Мощность двигателя 600 Вт и жёсткая чугунная станина обеспечивают стабильную работу при обработке стали, чугуна, цветных металлов и полимеров.

Особенности токарно-винторезного станка по металлу BELMASH B3499 S363A

• Плавная регулировка скорости вращения шпинделя 50–2450 об/мин.
• Реверс вращения шпинделя.
• Автоматическая продольная подача с фиксатором рычага.
• Нарезание метрической резьбы с шагом 0,5–2,5 мм.
• Жёсткая чугунная конструкция из чугуна HT200.
• Трёхкулачковый токарный патрон диаметром 100 мм.
• Сквозное отверстие шпинделя диаметром 20 мм, конус КМ3.
• Защитный экран патрона с концевым выключателем.
• Телескопический защитный кожух ходового винта.
• Автоматическая защита от перегрузки, автомат 5А с кнопкой RESET.
• Индикатор наличия питания.
• Виброгасящие опоры увеличенного диаметра 55 мм.
• Магнитная LED-подсветка рабочей зоны с сетевым адаптером.
• В комплекте: семь токарных резцов и сменные шестерни.

Двигатель и привод

Токарный станок BELMASH B3499 оснащён коллекторным электродвигателем мощностью 600 Вт с продолжительным режимом работы S1, что позволяет вести обработку без частых пауз на охлаждение. Ременная передача с зубчатым ремнём передаёт вращение плавно и снижает уровень вибраций, а реверс шпинделя расширяет возможности при точении и нарезании резьбы.

Диапазон 50–2450 об/мин позволяет выбирать режим с учётом материала, диаметра заготовки и выполняемой операции.

Шпиндель и задняя бабка

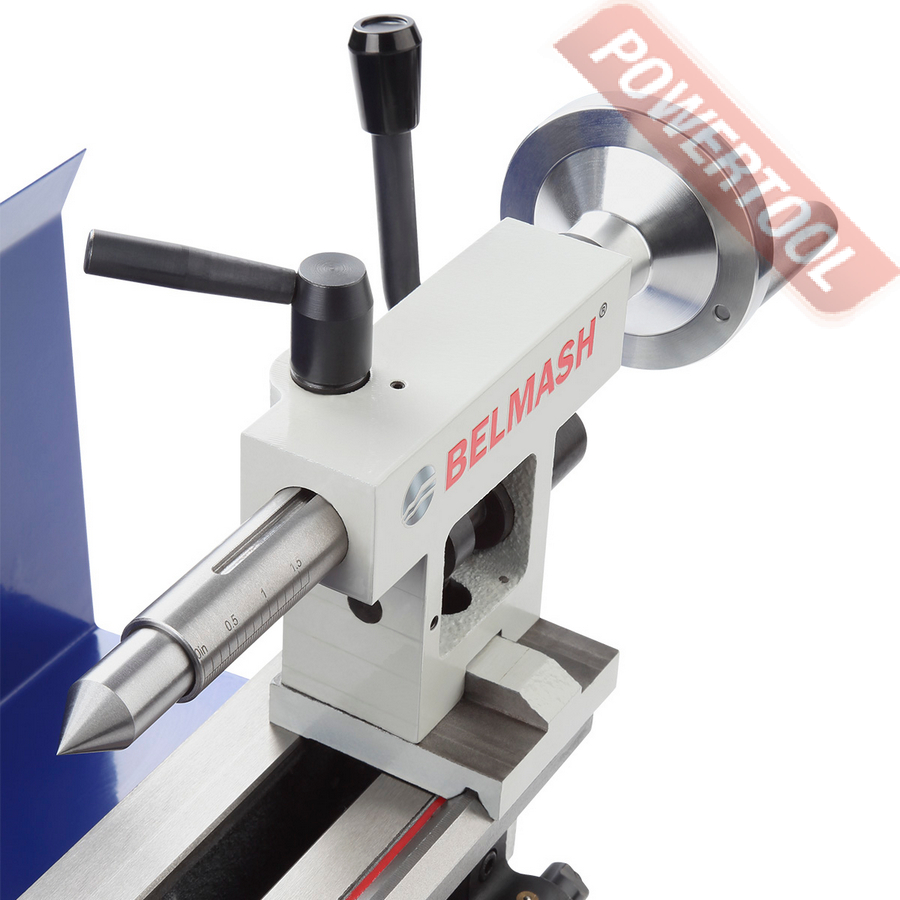

Шпиндель с конусом КМ3 и сквозным отверстием диаметром 20 мм подходит для работы с прутковыми и удлинёнными заготовками. Задняя бабка с конусом пиноли КМ2 и ходом 60 мм принимает центры, свёрла, развёртки и другую осевую оснастку, что позволяет сверлить отверстия непосредственно на станке.

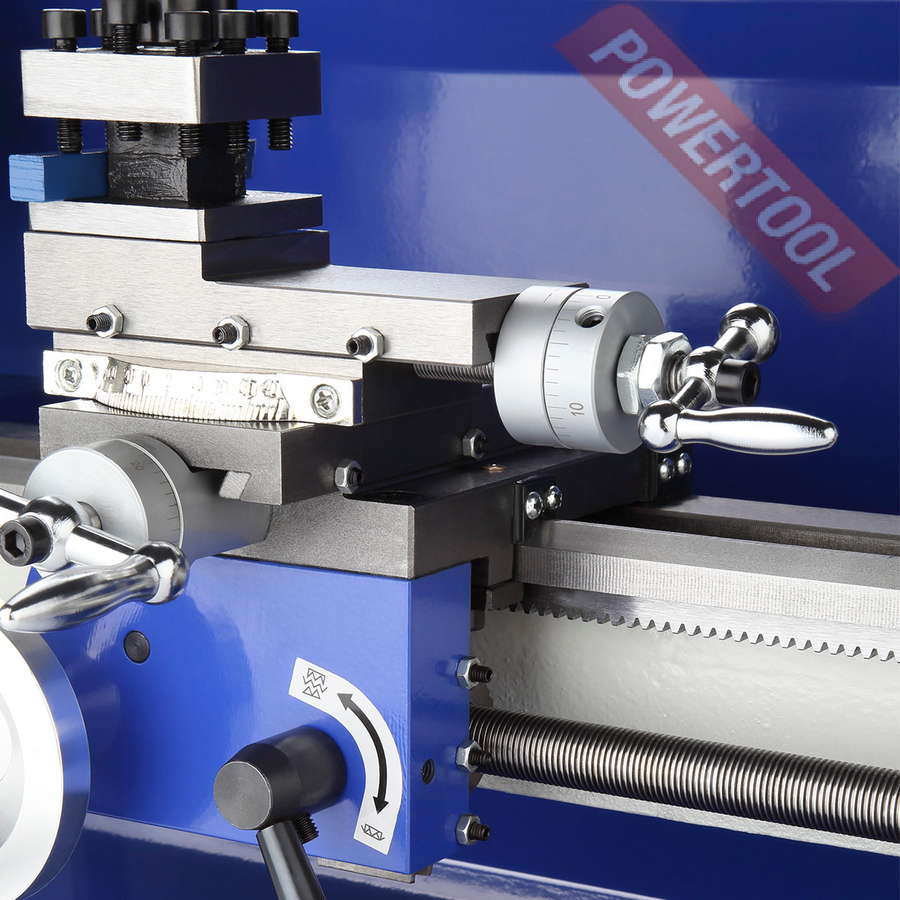

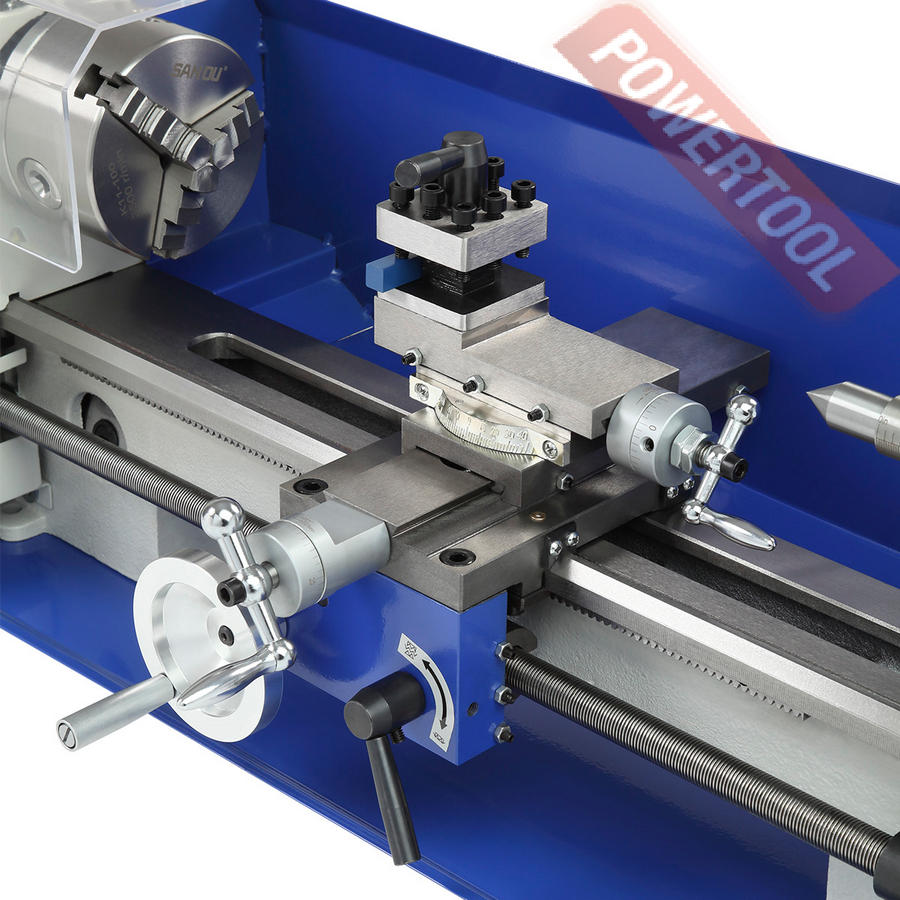

Станина и суппорт

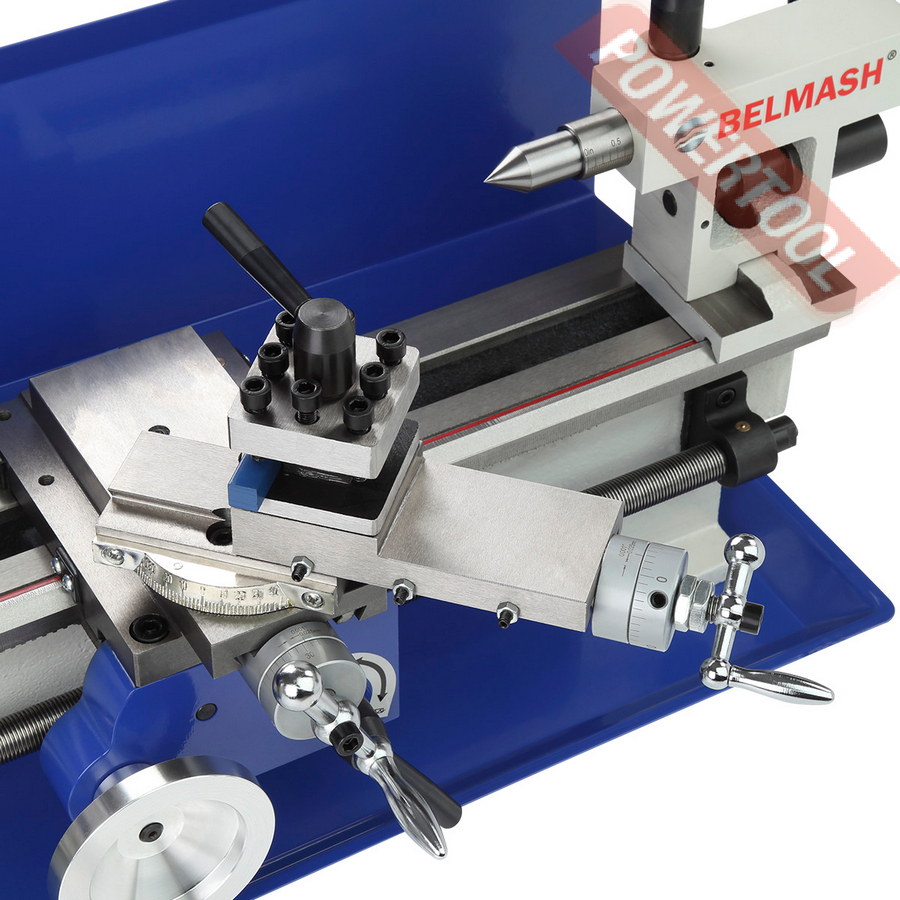

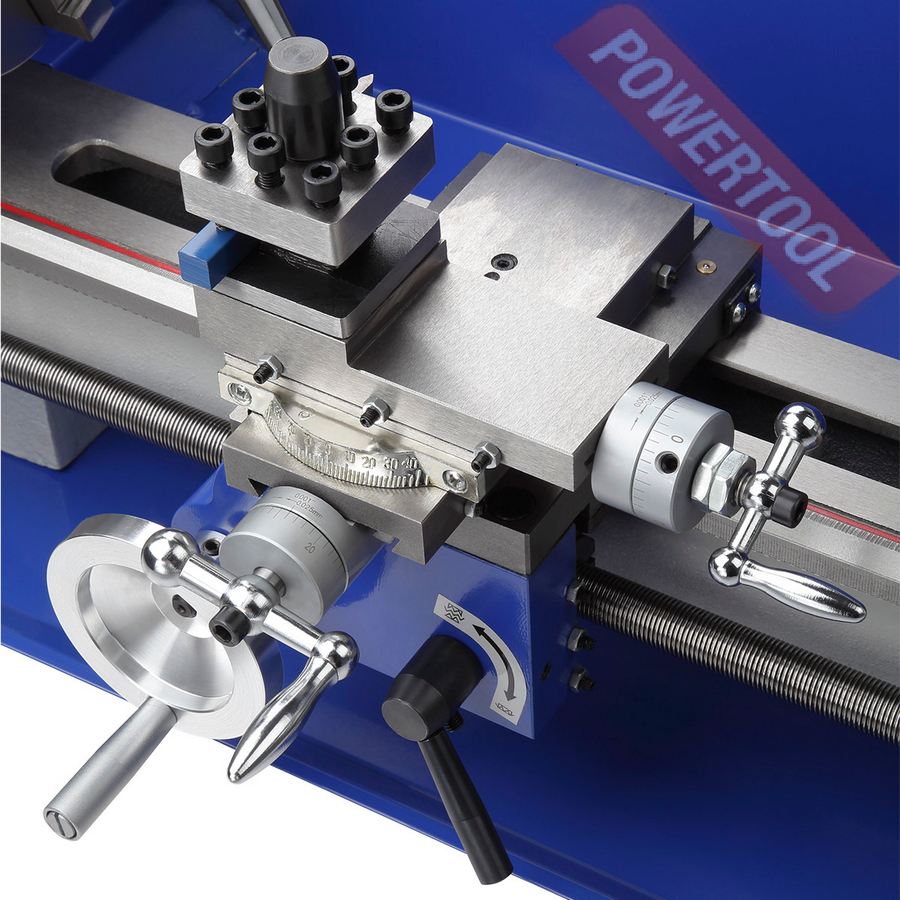

Станина, суппорты и каретка изготовлены из чугуна HT200, а передняя и задняя бабки - из чугуна. Жёсткая конструкция способствует снижению вибраций при обработке. Шаг продольного и поперечного перемещения суппорта 0,025 мм обеспечивает точную настройку положения резца. Поворот резцовых салазок в диапазоне ±40° открывает возможность обработки конических поверхностей. Максимальный диаметр над станиной - 180 мм, расстояние между центрами - 340 мм.

Зажим заготовки и автоматическая подача

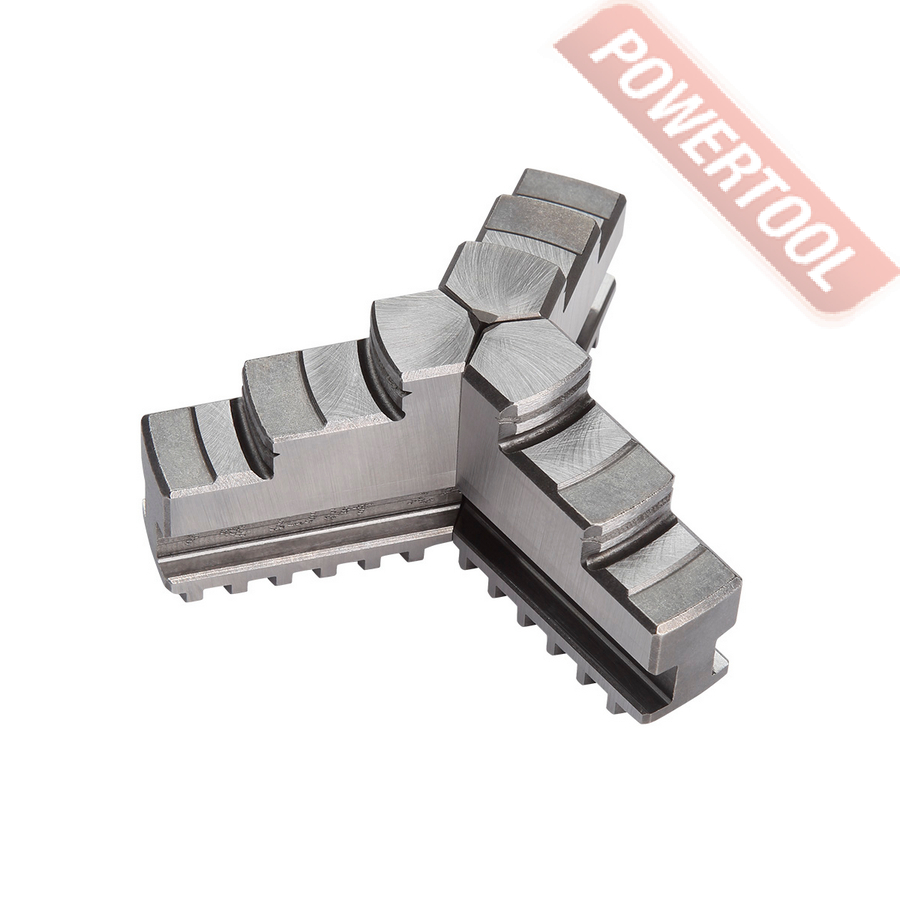

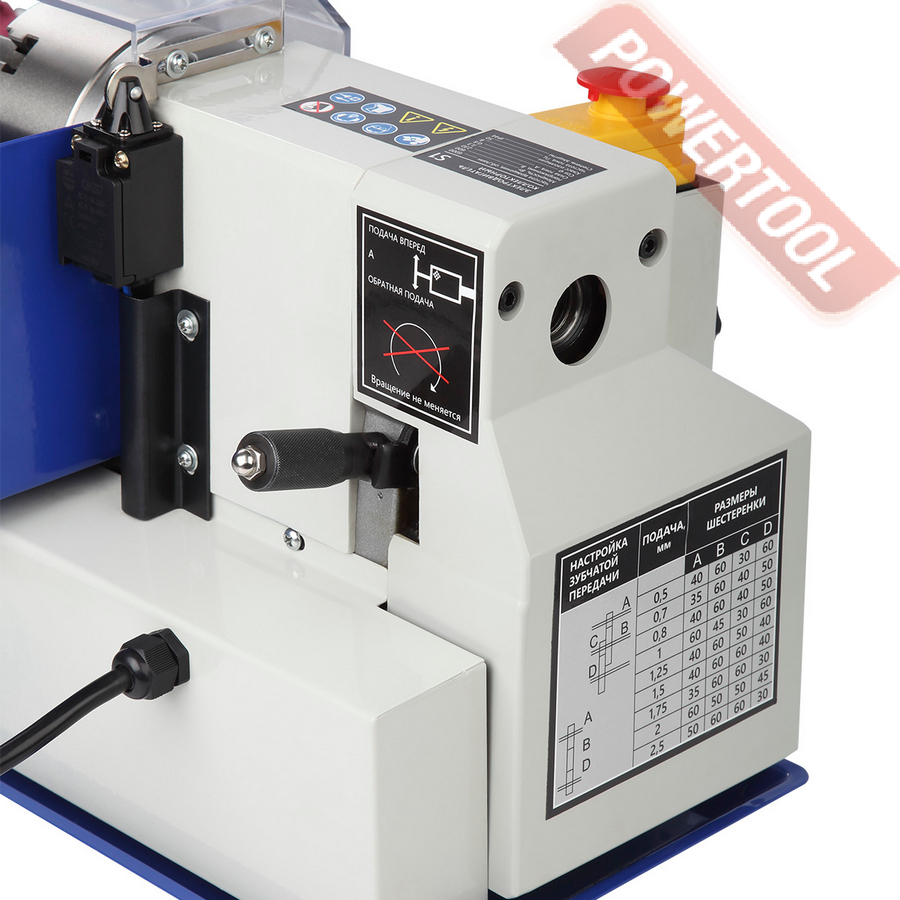

Трёхкулачковый патрон диаметром 100 мм обеспечивает надёжную фиксацию заготовок при обработке. Автоматическая продольная подача способствует равномерному снятию материала и улучшает чистоту обработанной поверхности, а комплект сменных шестерён позволяет нарезать метрическую резьбу с шагом 0,5–2,5 мм. Рычаг выбора направления автоподачи оснащён фиксатором, предотвращающим случайное переключение во время работы.

Безопасность и оснащение

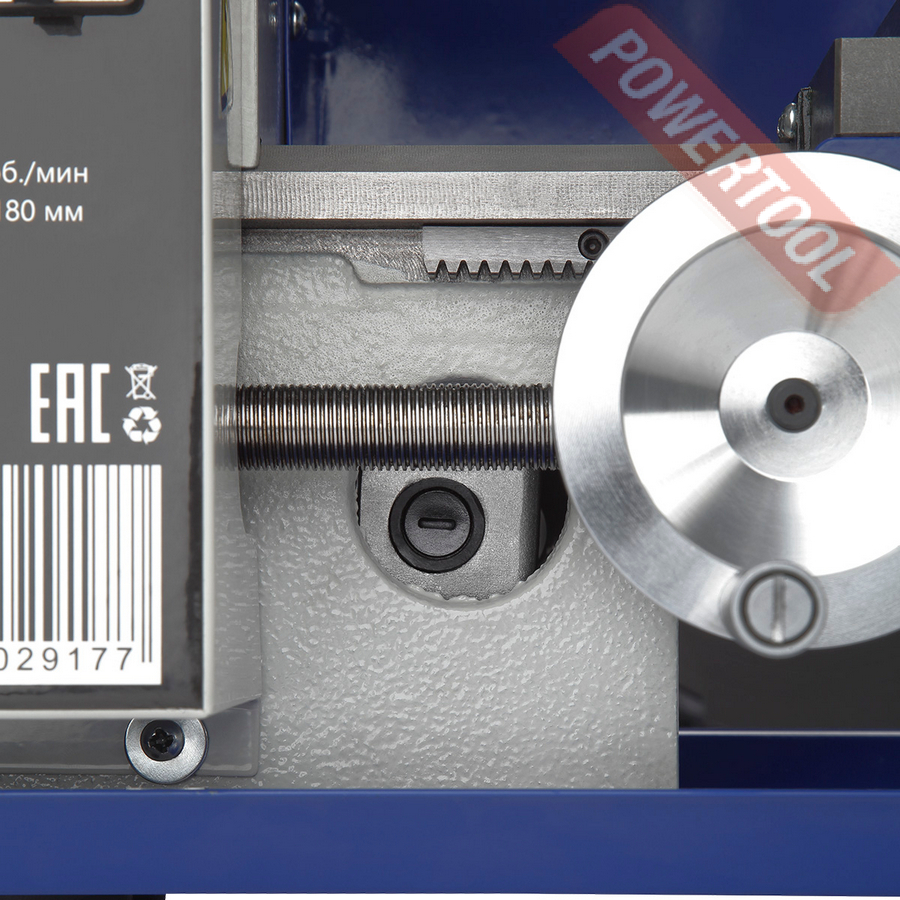

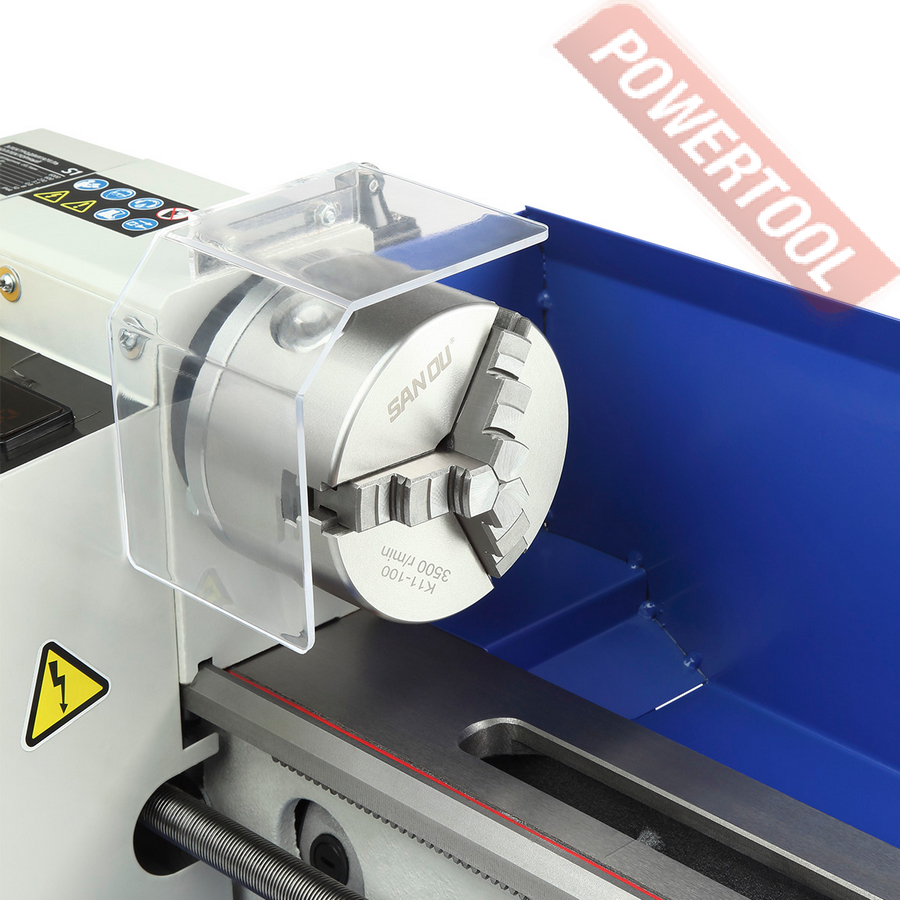

Для защиты оператора предусмотрен экран патрона с концевым выключателем: при открытии экрана станок останавливается. Ходовой винт закрыт телескопическим кожухом, который защищает механизм от стружки и загрязнений. Ход каретки составляет 280 мм при установленном защитном кожухе и увеличивается до 340 мм после его снятия. Обратите внимание: снятие кожуха допускается только при технологической необходимости и при строгом соблюдении требований безопасности.

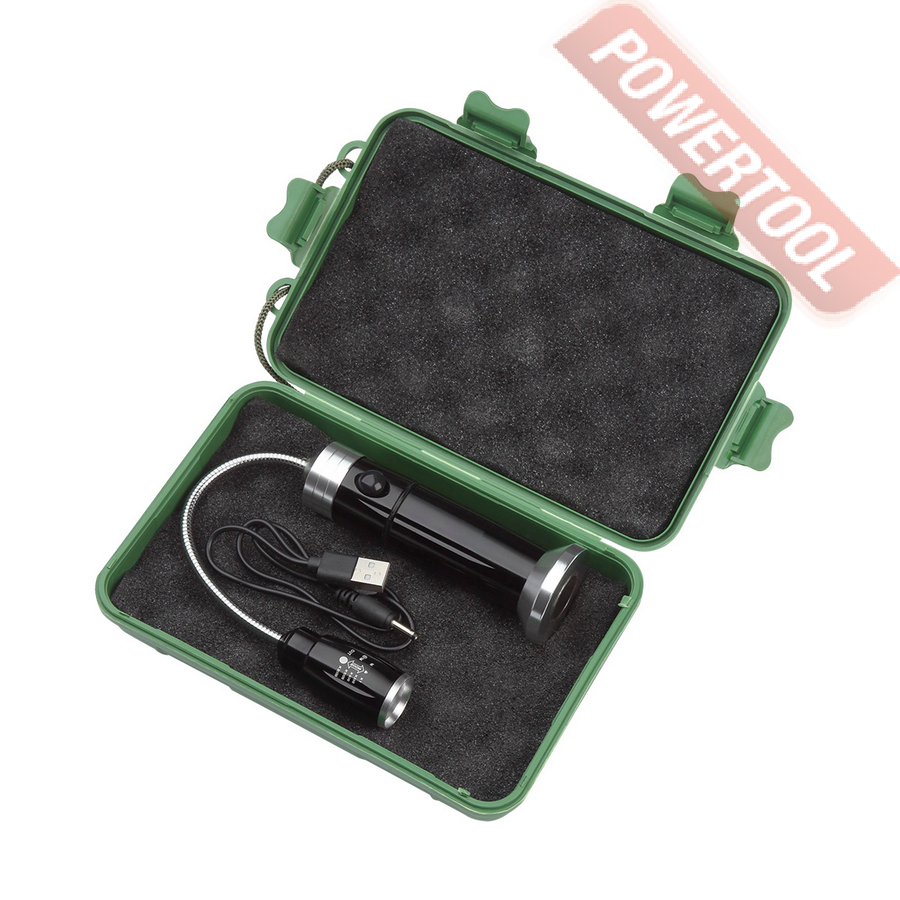

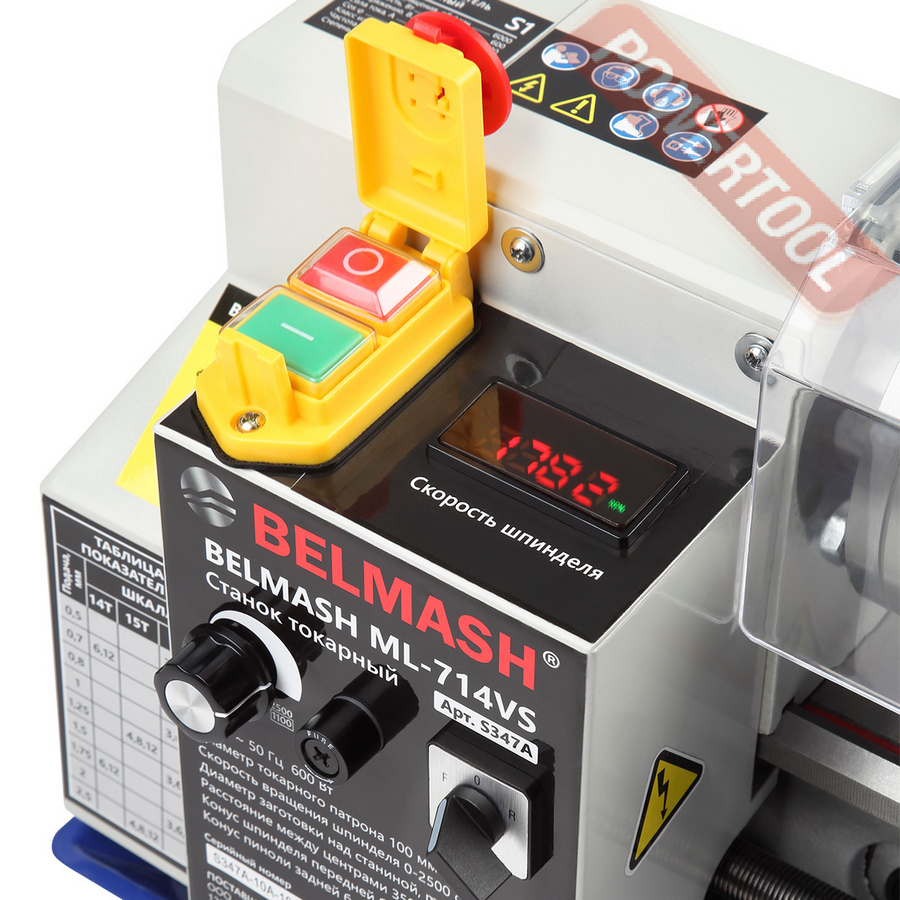

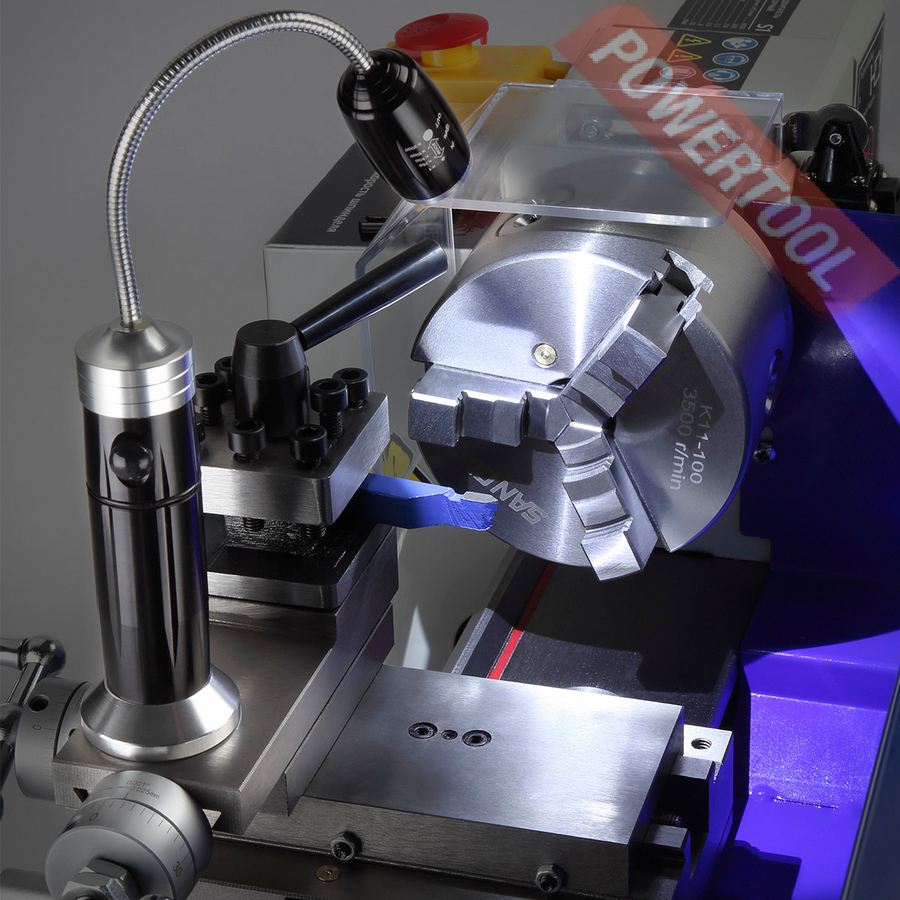

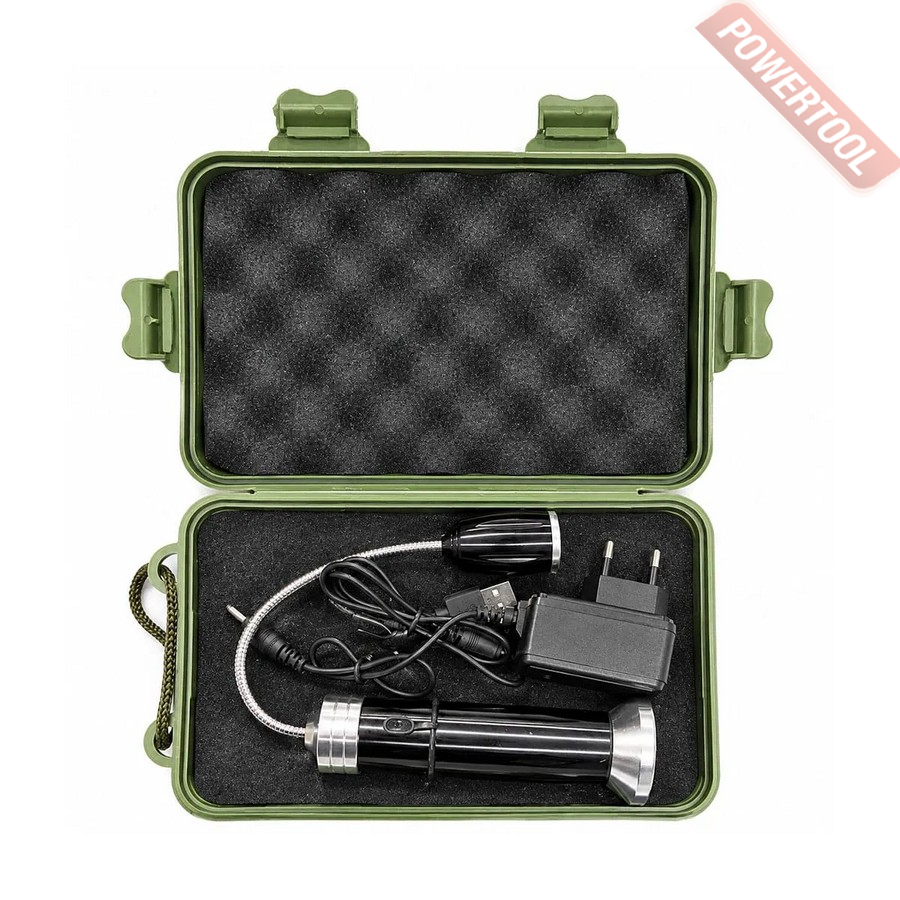

Электрическая часть оборудована автоматическим выключателем 5А с кнопкой RESET и индикатором питания. Виброгасящие опоры диаметром 55 мм повышают устойчивость станка на столе. Магнитная LED-подсветка с гибкой штангой и сетевым адаптером освещает рабочую зону и может устанавливаться на подходящей металлической поверхности станка.

Комплектация

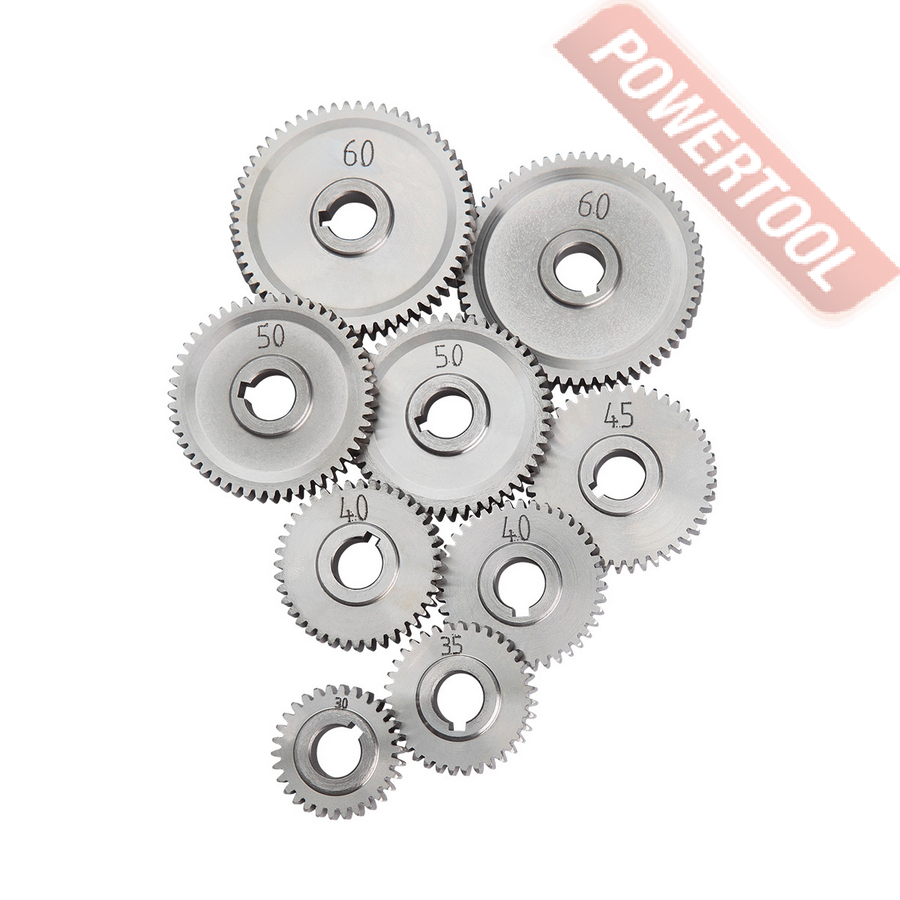

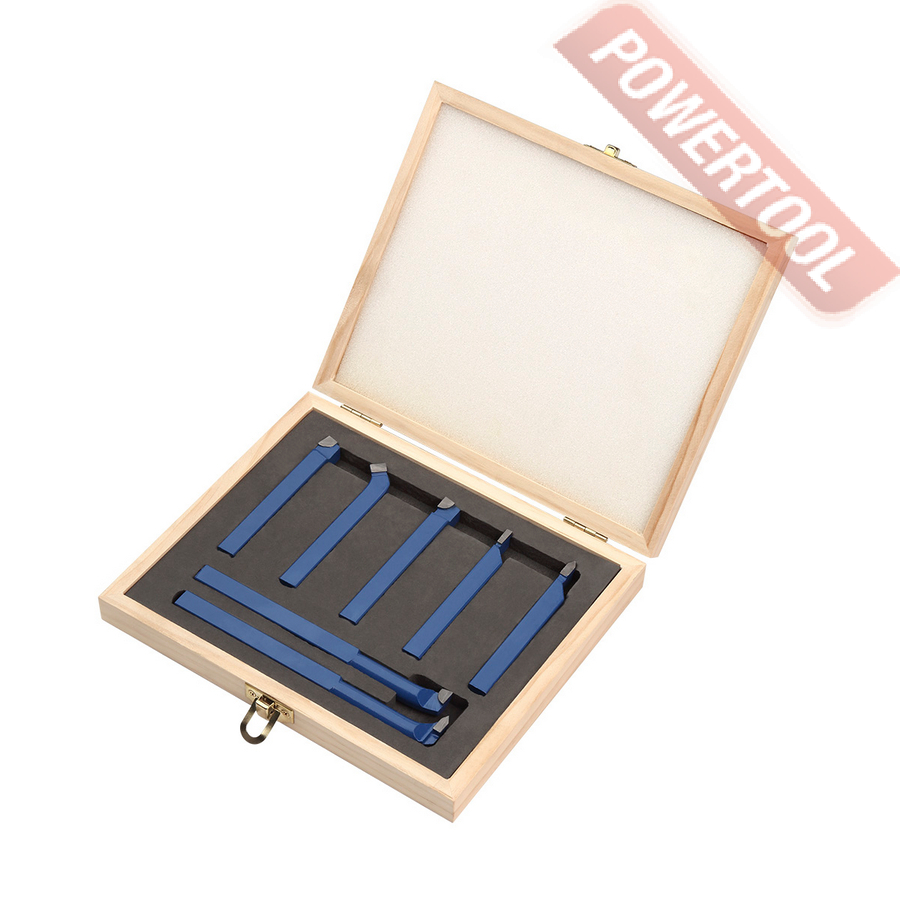

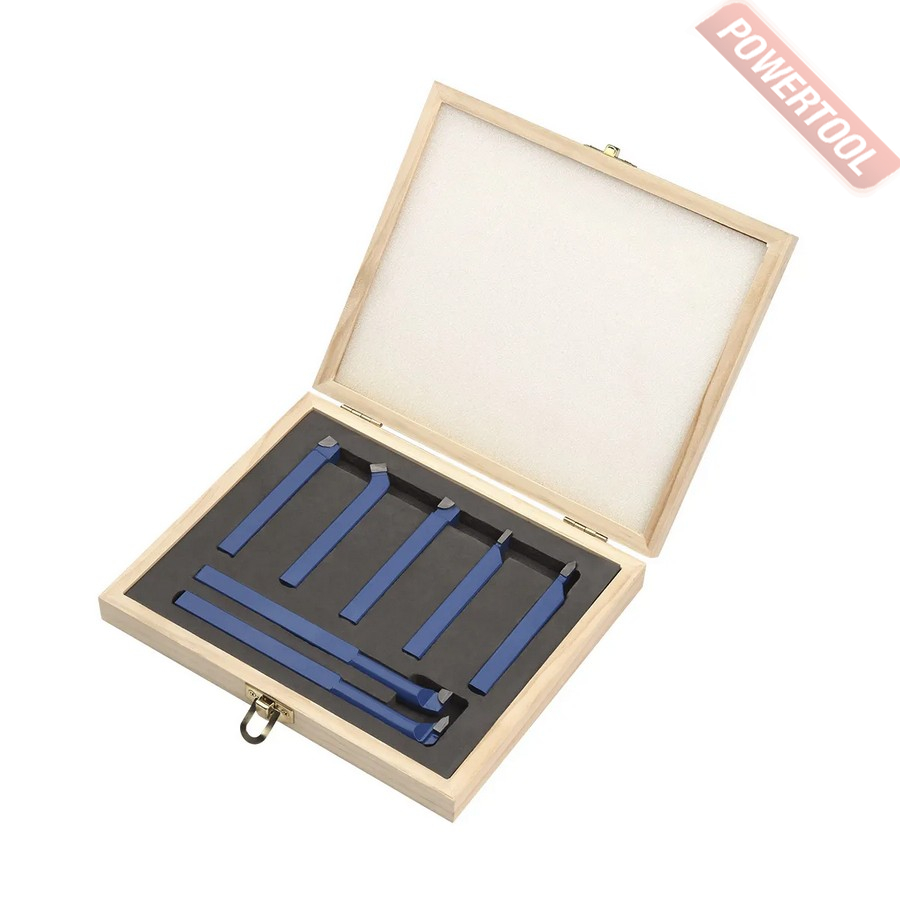

В комплект поставки токарного станка BELMASH B3499 входят семь токарных резцов для основных операций и набор сменных шестерён для нарезания метрической резьбы. Расширенная комплектация позволяет приступить к основным токарным операциям после сборки, настройки и подготовки станка.
